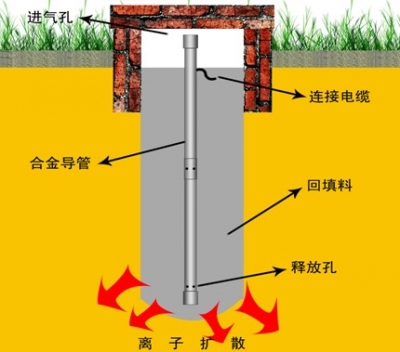

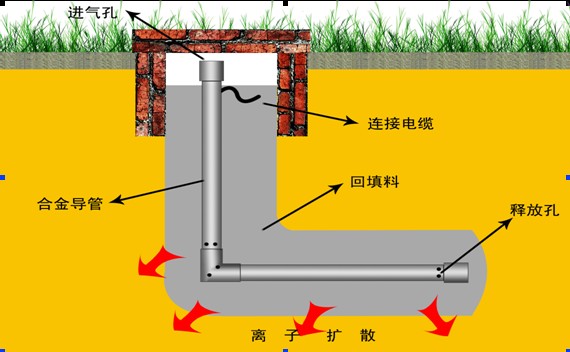

离子接地系统的基本外形及构造如图所示。离子接地系统由接地棒和回填料两部分组成；离子接地棒的形状有垂直型和L型两种形状；接地棒主要包含上盖（通气孔）、连接电缆、导管、导电介质等部分。

离子接地系统标准型产品的接地棒导管总长3m，包括两节长度为1.5m的导管与连接组件，分别构成垂直型和L型。垂直型导管用“直接头”连接，L型导管用“弯头”连接。接地棒导管引出长1m的连接电缆。

非标形式的离子接地系统的接地棒，可以根据实际需要，按客户指定的长度、形状、材质等要求定做。

离子接地系统接地棒导管中填充高效导电介质材料。

回填料是良好的导电回填料，里面添加有导电成分和缓释剂，湿润状况下具有黏性，并有很好的保湿作用。无论天气或周围环境如何变化，都能保持一定的湿度，并为周围土壤提供有良好导电性的离子，从而达到系统良好的导电状态。

（二）、性能特点

用钢合金或铜合金作为接地棒导管材料，具有导电性能好且耐腐蚀的特点。

导电介质材料不含对环境有害的物质，对外部接地体腐蚀率很低。

回填料能有效调节离子接地系统周围环境的导电率，从而保证离子接地系统始终具有良好的导电性能。

离子接地系统具备良好稳定性，经大电流冲击后，阻值不增大，材料无变性、发脆、断裂等现象。

设计合理，导电介质材料可补充，保证长时间低的电阻率。

充分考虑方便施工作业，标准型产品使用了便于与钢质接地网焊接的接头。

使用寿命长，大于30年。

产品结构灵活，能满足客户的不同需求。

（三）、工作原理

离子接地系统内部采用自主的导电介质材料，通过顶部的通气孔和管壁的泄漏孔吸收水分使导电介质材料变成液体，重力使得液状导电介质在导管内下沉，当足够的导电介质聚集在导管底部时，就会通过泄漏孔流到回填料中。

回填料在导管与大地土壤之间，形成了一个过渡层，相当于增大了导管的直径，同时也消除了导管和土壤之间的接触电阻。回填料不断吸收导电介质达到饱和状态，缓释剂使吸收的导电介质缓慢扩散到周围土壤中，降低土壤的电阻率。导电介质可以深入到土壤及岩石裂缝中，形成树根网状，增大了地中的泄流面积，达到良好的降阻效果。

导管中的导电介质材料最终都将渗透到黏性的回填料中缓慢扩散。离子接地系统无论安装在室内还是在室外，都可以正常工作，真正实现免维护。

离子接地系统运行若干年后可向导管内补充导电介质材料。

（四）、主要技术指标及产品型号

1、主要技术指标

导管的腐蚀率	≤0.05 mm/a
使用寿命	＞30年
回填料的导电率	≤3 Ω·m



2、产品主要型号表

序号	型号	棒体 材质	外观 形式	长  度	连接电缆	与地网连接方式	回填料
1	CV—G1	钢合金	垂直型	总长度3m，由2节各1.5m的棒体构成。	1 m	放热焊接 或 专用连板的电焊	100 kg
2	CV—T1	铜合金
3	CV－GL	钢合金	L型	总长度3m，由1节1.5m的垂直棒体和1节1.5m的水平棒体构成。
4	CV－TL	铜合金

（五）、产品用量计算

1、接地电阻估算式：

式中：——原地层的接地电阻(单位：W)

——原地层的电阻率(单位：Ω·m)

——离子接地系统导管长度（单位：m）

K——系数，取值范围见下图

2、用量估算

离子接地系统在地下会渗透出导电介质，相对于同尺寸的普通金属接地电极有更好的降阻作用，不同的土壤电阻率条件下，离子接地系统根数与降低电阻的关系见下表所示。

用量参考表

土壤电阻率 达到的   离子 接地电阻值   接地系统	100Ω·m	500Ω·m	1000Ω·m	1500Ω·m
15Ω	1	2	4	7
8Ω	1	4	9	14
4Ω	2	9	20	33
3Ω	2	14	29	47

注：由于土壤电阻率的不均匀，设计方案的不同，施工质量的差异，将导致实际效果与理论值有偏差。

（六）、施工方法

1、钻孔及挖坑

标准垂直型离子接地系统采用钻孔或挖坑施工，深度3m。坑、孔的直径不小于φ150mm。

标准L型离子接地系统坑尺寸为长1.7m×深1.7m，宽不少于0.3m。

定做的离子棒挖坑的尺寸根据棒体的形状和长度确定。

2、放置离子接地系统导管

将导管两头的封条撕开，按组装示意图组装，将连接好的导管埋入孔或坑的中间位置，然后固定。注意将通气孔露出地面或置于地下可以通气的位置，并注意防止细小物体阻塞通气孔。

3、填埋回填料

每套离子棒配备回填料100kg。垂直型离子接地系统的回填料加水调成糊状，比例为回填料∶水＝1∶1.5（重量比），倒入坑、孔中即可。L型离子接地系统的回填料∶水＝1∶1（重量比），然后用工具将回填料堆放在导管的泄漏孔处。

4、焊接

1）、将连接导线的“钢鼻子”接头与钢地网焊接或直接焊接在引下线上，焊接处应除焊渣，并采取防腐措施。

2）、采用放热焊接时，客户如需要提供焊接模具及焊剂时，需在订货时提供连接的接地体尺寸与连接方式，以便按要求提供焊接模具与焊剂。

3）、对于客户要求的其它连接方式如螺栓连接等，在订货时表明，具体连接方式由双方协商。

5、回填土

将未填满的孔或坑用细土回填，有条件的情况下,可在回填土上方浇水，保证回填土密实，在回填细土时要确保通气孔没有被土封住。

6、其它

多根离子接地系统施工时，每两根之间的距离应大于6m或按设计要求施工。

（七）、产品的包装、运输、储存

1、包装

离子接地系统合金导管等棒体部分采用木箱包装，标准型产品每箱一套。

回填料采用双层编织袋包装，每袋25kg。

定制产品的包装，订货时另行协商。

2、运输

运输时注意遮篷防湿，还应避免机械力或摔打损坏包装，以至损伤产品。产品无毒、无腐蚀性，可用铁路、公路、航空、水运方式运输。

3、储存

产品应贮存在仓库内或采用遮篷存放，置于阴凉干燥处。避免高温、曝晒、注意防潮。

离子接地系统的棒体导管密封包装在使用前不得打开，密封胶带不得拆封。
